Popis

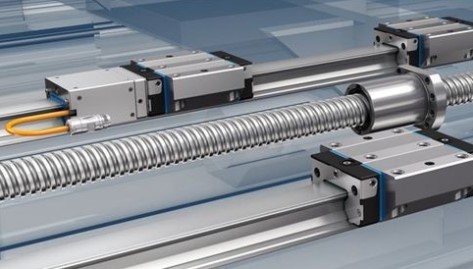

Neméně důležitou roli pro zajištění velmi přesných vedení a přímočarých, lineárních pohybů, sehrává tzv. lineární technika, která přináší řešení pro lineární vodící systém a umožňuje regulovat pohyb v jedné ose, popř. po oblouku. Lineární technika je součástí obráběcích strojů, měřících přístrojů či v lékařských zařízeních. Dále se používá v automobilovém, slévárenském, ale také v potravinářském či důlním průmyslu.

Kategorie lineární techniky jsou následující:

• lineární kuličková ložiska
• lineární kluzná ložiska
• lineární vedení (vodící tyče)
• lineární ložiskové jednotky
• lineární sety
• lineární vozíky
• kuličkové, trapézové a válečkové šrouby
• aktuátory

Lineární kuličková ložiska se skládají z klece ze syntetického materiálu, oběžné dráhy a ložiskových kuliček. Recirkulační pohyb kuliček umožňuje neomezený zdvih lineárních ložisek při nízkém tření. K dispozici jsou i lineární ložiska s hliníkovým pouzdrem. Lineární kuličková ložiska je možné použít pro vývoj vodicích systémů.

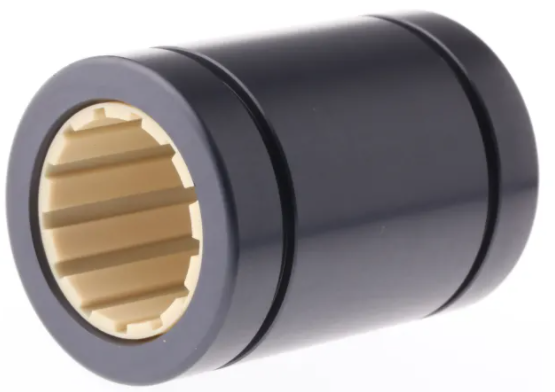

U kluzných lineárních ložisek se pohyblivý díl pohybuje po pevně stojící liště nebo hřídeli. Podle konstrukce vedení je kluzná vrstva nanesena na pohyblivém nebo tuhém dílu. Mazání se děje pomocí maziv, která jsou uložena do kluzné vrstvy. Vedení s kluznými ložisky mají nízké opotřebení, lze je staticky silně zatěžovat, jsou necitlivá vůči rázům a znečištění, pracují s nízkou hlučností a plynule. Bezúdržbová kluzná ložiska není třeba mazat, materiály s nízkou potřebou údržby disponují dobrými vlastnostmi i pro případ nouzového chodu. Díky pestrým specifickým vlastnostem se používají kluzná ložiska v mnoha oblastech, zvláště tehdy, když jsou místa uložení bezúdržbová nebo když musí být nenáročná na údržbu, je nebezpečí nedostatečného mazání nebo je mazivo nežádoucí či nepřípustné.

Vodící tyče jsou nezbytnou součástí lineárního vedení s kuličkovými pouzdry. Po vodících tyčích dochází k pohybu lineárních setů nebo kuličkových pouzder. Vodící tyče mohou být standartní, kalené vodící tyče, dále vodicí tyče chromované a vodící tyče nerezové i duté. Na vodící tyče jsou kladeny vysoké požadavky s ohledem na mechanické vlastnosti a vlastnosti materiálu. Vodící tyče jsou indukčně kaleny a jsou poté vysoce přesně broušené a podléhají přísné kontrole kvality z hledisek kruhovitosti, válcovitosti, přímosti a stejnorodosti povrchu. Vodící tyče z různých materiálů a provedení umožňují ve spojení s kuličkovými pouzdry, uchycením tyčí, podpěrami a lineárními jednotkami nebo lineárními ložisky sestavit kvalitní a hospodárný lineární vodicí systém.

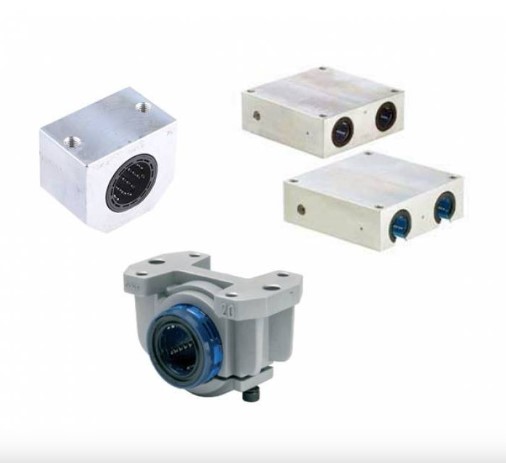

Lineární ložiskové jednotky jsou kompaktní, obvykle z lehkých hliníkových slitin, navržené pro relativně vysoká zatížení i tuhosti.  Lineární jednotky se mohou lišit podle jejich počtu. Mohou obsahovat jednu ložiskovou jednotku, tandemovou nebo quadro jednotku. Neobvyklé však nejsou ani lineární jednotky v přírubovém provedení.

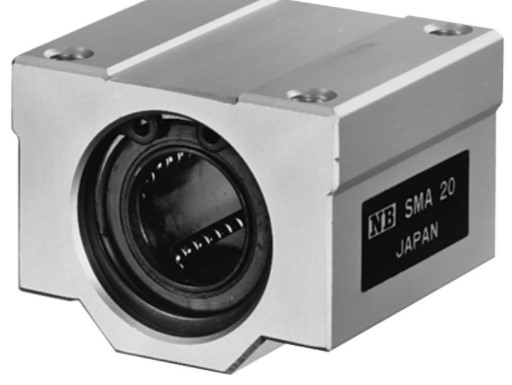

Lineární sety jsou hliníkové domečky s kuličkovými nebo kluznými pouzdry. Lineární sety mohou být uzavřené, otevřené, standard, naříznuté, přírubové…

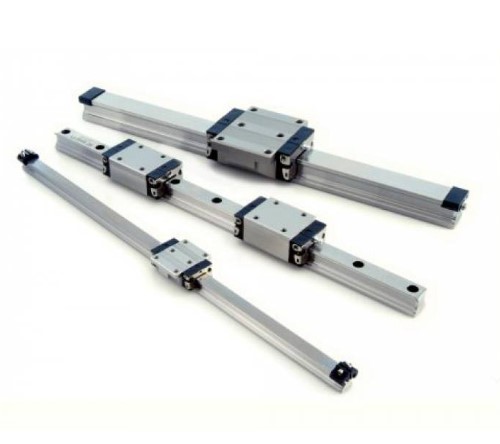

Lineární vozíky se používají pro zabezpečení lineárního pohybu, přičemž se používá kombinace vozíků a profilových vodicích tyčí dle konkrétních požadavků zákazníka na danou aplikaci. Vzhledem k cirkulačnímu obíhání kuličkových ložisek ve vozících, je možné nabídnout vodicí tyče s prakticky neomezeným zdvihem. Profilová vedení z nabídky SKF mají modulární koncepci, takže každá vodicí tyč, vozík a příslušenství ze stejné série lze vzájemně kombinovat.

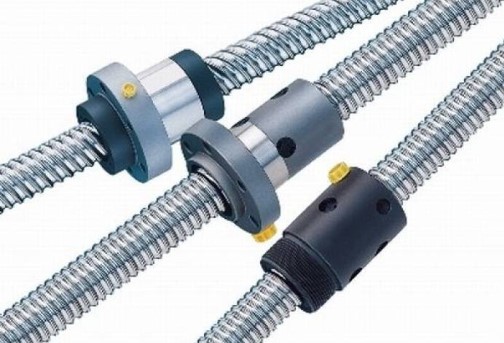

Kuličkové šrouby jsou efektivním konstrukčním prvkem pohybových strojů, který slouží k převodu rotačního pohybu na lineární (přímočarý). Přesnost a účinnost převodu pohybu zajišťují valivé elementy – kuličky, umístěné v matici. Velkou předností kuličkových šroubů je vysoká tuhost a odolnost použitých materiálů. Kromě samotných kuličkových šroubů vám nabízíme kompletní příslušenství v podobě kruhové a přírubové matice a různé typy ložiskových domků. Tradiční šroub se skládá z ocelové hřídele s lichoběžníkovým závitem a bronzové, kovové nebo plastové matice. Lineární šrouby jsou oproti těmto vybaveny valivými tělesy (kuličkami nebo válečky), které přenášejí výkon mezi maticí a hřídelí šroubu. Valivý pohyb tak minimalizuje tření mezi maticí a hřídelí. Díky vysoké účinnosti této technologie nejsou kuličkové a válečkové šrouby samosvorné. Proto některé aplikace vyžadují brzdu, aby se zabránilo posunu vozíku vlastní vahou.

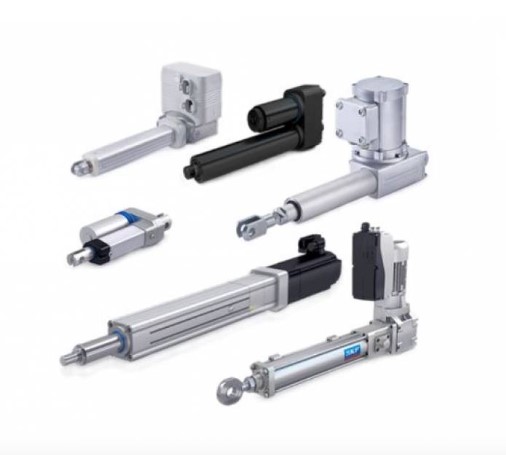

Aktuátory (elektrické válce) jsou lineární pohony, které převádějí rotační pohyb na přímočarý. Jsou ovládány elektromotory na stejnosměrný nebo střídavý proud a je možno jimi nahradit běžné hydraulické či pneumatické systémy. Používají se pro nastavování, naklápění nebo zvedání jiných částí zařízení. Výhodou těchto pohonů je přesnost polohování a řízení pohybu, jednoduchá montáž, malé zástavbové rozměry a nenáročná údržba. Obecně jsou lineární aktuátory vhodné pro automatizované výrobní linky, sklady logistických center i do těžkých provozů. Pohony umožní dlouhodobé zvedání, naklápění, tlačení, tahání a další manipulační operace s těžkými a objemnými břemeny. Veškeré operace lze prostřednictvím řídících jednotek naprogramovat i vzdáleně řídit. Díky tomu jsou lineární aktuátory neboli elektrické válce plnohodnotnou součástí Průmyslu 4.0.
